dwudrogowy, jednosiedliskowy, jednoklatkowy
- Producent:
- Conflow
- Numer katalogowy:
- 5200
INFORMACJE OGÓLNE

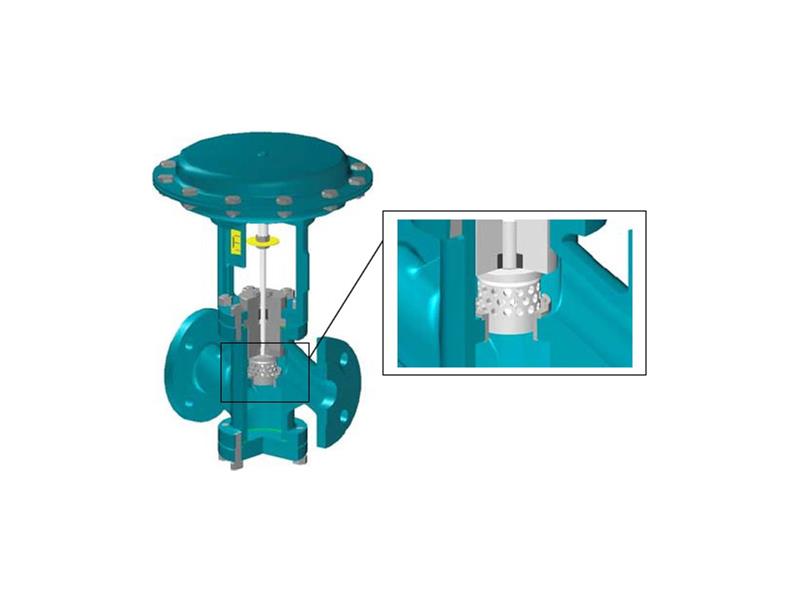

Zawór typu 5200 serii Uniworld charakteryzuje się korpusem przelotowym (ang. straight-through) o długości zabudowy zgodnej z ANSI i przyłączami kołnierzowymi zgodnymi z EN, ANSI oraz JIS. Grzyb modulujący zaworu (low-noise), umieszczony we wbudowanej klatce, nadaje się do kontroli przepływu praktycznie wszystkich mediów.
Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem. Na zamówienie klienta można wyposażyć zestaw w elektropneumatyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozycjoner).
DOSTĘPNE TYPY
Typ 5200 AD - normalnie otwarty, zamykany powietrzem, z wielosprężynowym pneumatycznym siłownikiem o standardowych sygnałach kontrolnych 3-15 psi oraz 6-30 psi.
Typ 5200 AR - normalnie zamknięty, otwierany powietrzem, z wielosprężynowym pneumatycznym siłownikiem o standardowych sygnałach kontrolnych 3-15, 6-18 oraz 6-30 psi.
CHARAKTERYSTYKA ZAWORU

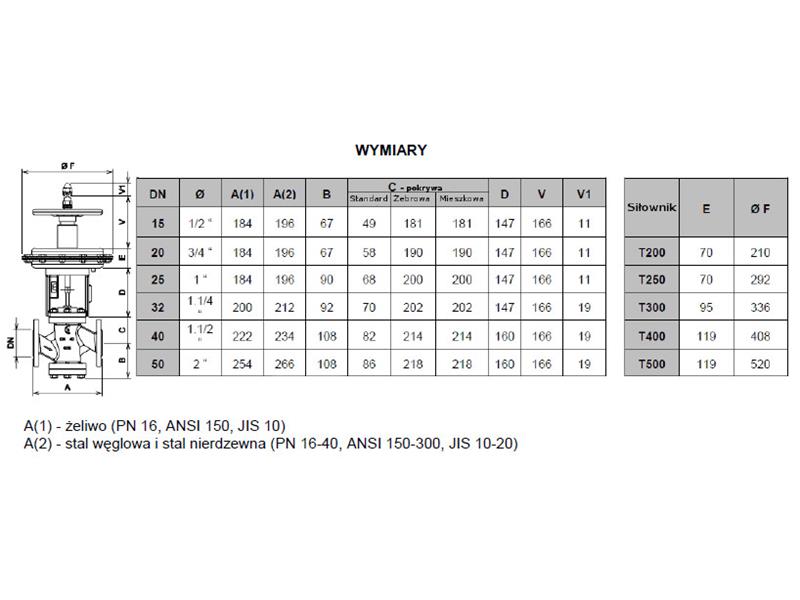

Rozmiary: od DN 15 do DN 50
Przyłącza korpusu:
- Kołnierzowe wg PN-EN 1092-1 (PN 16-40)
- Kołnierzowe wg ANSI B 16.5 (150-300 RF)
- Kołnierzowe wg JIS B2220 (10-20 K)

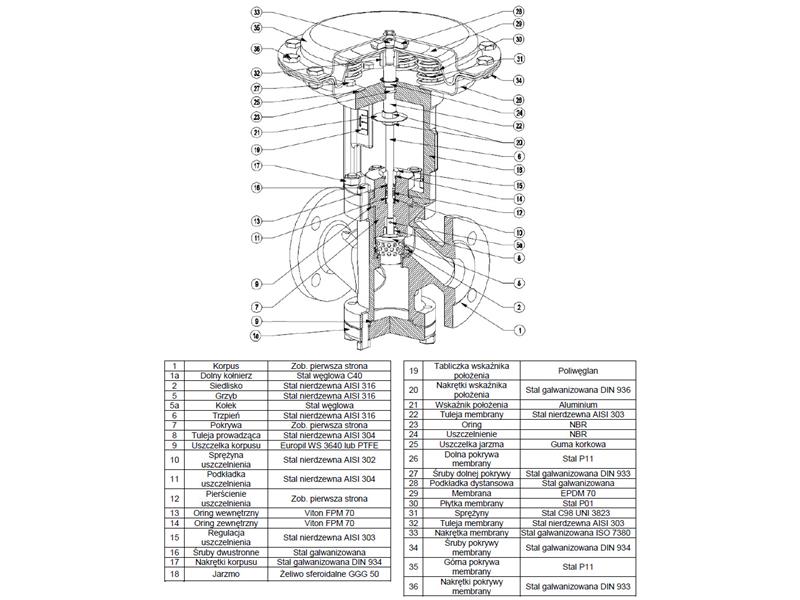

Materiały korpusu:
- Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16, ANSI 150, JIS 10) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal węglowa ASTM A216 WCB (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal nierdzewna AISI 316 (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.
Grzyb:
- SIMPLE CAGE: liniowy, klasa IV

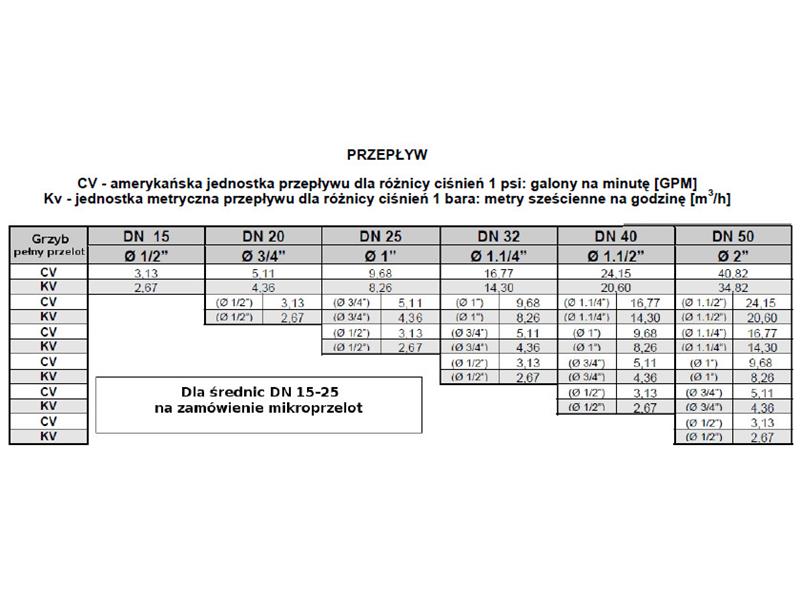

- DN 15-25: 1-75
- DN 32-50: 1-160
Pokrywa:
- Standardowa - temp. od -5 do 200 °C
- Żebrowa - powyżej 200 °C
- Wydłużona - poniżej -5 °C
- Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych
Układ dławic z oringami
- 100% PTFE - do 150 °C
- 85% PTFE + 15% grafitu - do 200 °C
- 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)
CHARAKTERYSTYKA SIŁOWNIKA
- Typ: membranowy
- Sygnały sterujące: 3-15, 6-18, 6-30 psi
- Maks. ciśnienie zasilające: 35 psi (2,5 bara)
- Temp. otoczenia: od -20 do 70 °C
- Materiał malowanej pokrywy: stal FeP11
- Materiał mambrany: EPDM 70
- Materiał malowanego jarzma: żeliwo sferoidalne GGG 50
- Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"
NA ZAMÓWIENIE
- Miękkie uszczelnienie grafitowo-teflonowe klasy VI do 190 °C
- Miękkie uszczelnienie teflonowe klasy VI do 150 °C
- Dotarcie grzyba i gniazda klasy V
- Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem
- Zredukowany przelot (zob. załączona tabela)
- Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
- Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
- Filtr pneumatyczny
- Wyłącznik zbliżeniowy
- Elektroniczny zawór trójdrogowy
- Lubryfikator na pokrywie żebrowej dla temp. powyżej 250 °C
- Wydajne pokrętło ręczne
Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
