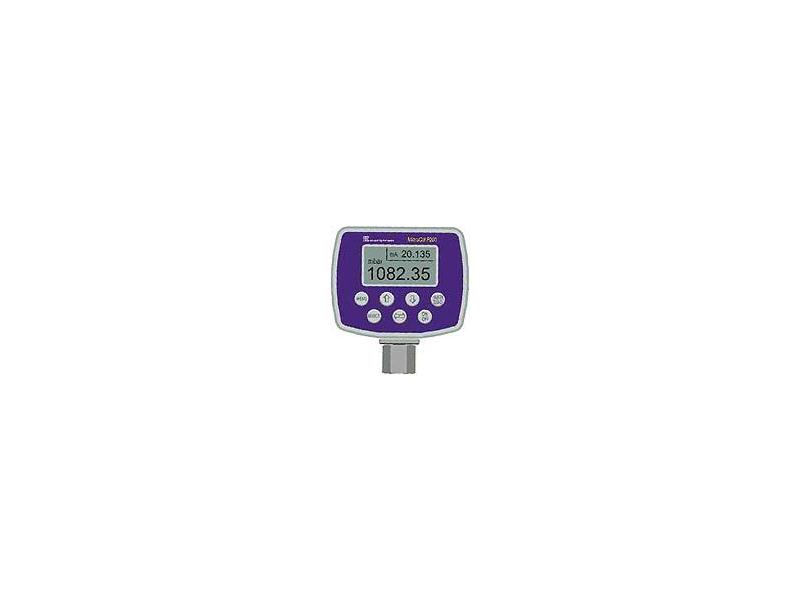

MICROCAL P200

wewnętrzny czujnik + moduły zewnętrzne
dokładność ±0,025% FS
duży graficzny podświetlany wyświetlacz
rozdzielczość 6-cyfrowa
symulacja i odczyt napięcia i prądu (aktywna i bierna pętla) dla kalibracji TRX
temperatura z Pt100 dla przetworników przepływu
test presostatu
akumulatory
RS232 interfejs szeregowy
zegar czasu rzeczywistego z pamięcią dla procedur kalibracji w terenie ('w stanie zastanym' + 'w stanie zostawionym')
Wszystkie opisy odnoszą się do przyrządu z wszystkimi opcjami.

Kalibrator ciśnienia MicroCal P200 to wielofunkcyjny przyrząd kalibracyjny, który łączy zaawansowaną technologię czujnika z najnowszymi osiągnięciami w przyrządach ciśnienia. Udostępnia procedury kalibracji i dokładnego testowania urządzeń ciśnienia jak np.: przetworniki i zadajniki ciśnienia, presostaty, zawory nadmiarowe, manometry analogowe. Połączony z ręczną pompką ciśnienia i ze związanym z nim oprzyrządowaniem staje się kompletnym systemem kalibracyjnym do użycia w terenie.
Wyposażony w wiele funkcji MicroCal P200 pozwala także na użycie kalibratora jako TRX z wykorzystaniem opcji skalowanego wyjścia.
Możliwe jest równoczesne wyświetlanie ciśnienia w funkcji napięcia, prądu, % czy stanu presostatu.

Termometr rezystancyjny 4-przewodowy
Rezystancję i temperaturę można mierzyć za pomocą termometru rezystancyjnego połączonego metodą 2-,3- i 4- przewodową dla lepszej dokładności i rozdzielczości (0,01°C).

Wewnętrzne czujniki ciśnienia
Wbudowane czujniki ciśnienia zapewniają pokrycie podstawowego zakresu ciśnienia w tym nadciśnienie, ciśnienie absolutne i podciśnienie. Kalibracyjna matryca ciśnienia/ temperatury jest zapisywana w wewnętrznej pamięci trwałej.

Zewnętrzne moduły ciśnienia
Każdy przyrząd jest wyposażony w przyłącze dla zewnętrznych ‘inteligentnych’ modułów ciśnienia. Dostępny jest szeroki zakres modułów jako akcesoria z zakresami do 700bar. Kalibracyjna matryca ciśnienia/temperatury jest przechowana w wewnętrznej pamięci trwałej.

Oprogramowanie zapisane w pamięci urządzenia
Oprogramowanie jest zapisane w pamięci typu “flash” i umożliwia szybkie i łatwe polepszenie i uaktualnienie przyrządu z wykorzystaniem RS232 i oprogramowania komputerowego.

Czynnik skalowania
Wszystkie zakresy nietemperaturowe są całkowicie programowalne do odczytu wartości zarówno wejściowych, jak i wyjściowych w jednostce technicznej. Na wyświetlaczu dostępne są cztery znaki alfanumeryczne do przedstawiania symbolu tego parametru (np. mbar, %RH,%CO, itd.). Funkcji pierwiastkowania używa się do kalibracji przetworników przepływowych różnicy ciśnień. Funkcja tary jest dostępna do wykonania pomiarów względnych.

Rejestracja danych
Kalibrator może być użyty jako dwukanałowy rejestrator danych. Tryb graficzny pozwala wyświetlić tę tendencję. Oprogramowanie komputerowe LogMan umożliwia zapisanie danych na twardym dysku.

Test presostatu
Presostaty mogą być badane przy pomocy tej zaawansowanej procedury. Kalibrator zapamięta odczyt ciśnienia, gdy zestyk presostatu będzie zmieniał status.

Protokół kalibracji
Każdy MicroCal jest fabrycznie kalibrowany i certyfikowany wg wzorców Eurotronu, te zaś są okresowo certyfikowane przez uznane międzynarodowe laboratorium, które zapewnia możliwość śledzenia powiązań wzorców. Każdy kalibrator jest dostarczany z protokołem kalibracji zwierającym nominalne i rzeczywiste wartości oraz błędy odchyłek.

Kompatybilność EMC
Przyrząd spełnia przewidującą dyrektywę o kompatybilności elektromagnetycznej 89/336/CEE

System jakości
Badania naukowe, rozwój, produkcja, kontrola i certyfikacja są to działania zdefiniowane metodami i procedurami systemu jakości Eurotronu sprawdzanymi pod kątem spełnienia normy ISO9001 i certyfikowane przez GASTEC, holenderski zarejestrowany organ.

Pakiety oprogramowania
MicroCal P200 posiada interfejs RS232 do pobierania procedur stworzonych z udziałem oprogramowania CalpMan.

Oprogramowanie CalpMan 2000 Program Calibration Procedure Manager potrafi transferować podprogramy kalibracyjne (punkty kalibracji, pasma błędu i ostrzeżenia, itd.) z PC do wewnętrznej pamięci przyrządu, żeby zautomatyzować kalibrację w terenie. Bezpośrednio wybrać odpowiedni numer etykiety przy pomocy klawiatury i kalibrator poprowadzi metodą krokową przez wszystkie operacje i testy. Wyniki z danymi kalibracyjnymi (wartości ‘w stanie zastanym’ i ‘w stanie zostawionym’) mogą być zapisane w pamięci. Po wykonaniu kalibracji dane te można załadować do komputera, wydrukować jako protokoły/świadectwa kalibracji/wzorcowania lub eksportować dane.
Menedżer procedury kalibracyjnej CalpMan 2000 jest zaprojektowany do wspierania wszystkich przenośnych kalibratorów Eurotronu. Zawiera bazę danych przyrządów, która szybko i łatwo generuje i zarządza procedurami kalibracyjnymi, ustawia i odczytuje dane od kalibratorów Eurotronu, zapamiętuje dane w bazie i generuje protokół kalibracji.
CalpMan 2000 Eurotronu pomoże udokumentować działania kalibracyjne/ kontrolne.

LogMan
Oprogramowanie Windows® do załadowania zarejestrowanych danych z wewnętrznej pamięci do PC. Dane mogą być zapisane na dyskach, pobierane z dysków, eksportowane w formacie pliku Excel.

Specyfikacja

Ciśnienie
Rodzaj mediów ciśnienia: płyny kompatybilne z AISI 316ss (woda, gaz i olej)
Kompensacja temperaturowa: automatyczna z wbudowaną matrycą kalibracji
Jednostki techniczne: mbar, bar, hPa, kPa, Mpa, kg/cm3, mmHg, programowane
Dokładność: podane dokładności obowiązują przez 365 dni i zawierają łączny wpływ nieliniowości, histerezy przetwornika i powtarzalności wyników pomiarów. Uśredniony współczynnik temperaturowy, wewnątrz zakresu kompensowanej temperatury, wynosi ±(0,002%rdg/°C (temp. odniesienia +23°C).
Zakres temperatury kompensacji: 0 do +45°C

Czujniki wewnętrzne
Dokładność: ±0,025%FS lub ±0,05%FS
Nadciśnienie: 125%FS
Port: 1/8BSP z gwintem wewnętrznym

Moduły zewnętrzne
Dokładność: ±0,025%FS
Nadciśnienie: 125%FS
Port: 1/4BSP z gwintem zewnętrznym
Długość przewodu łączeniowego: 2 metry

Ogólnie
Wyświetlacz: graficzny wyświetlacz LCD z automatycznym lub ręcznym podświetlaniem
Czas próbkowania pomiaru: 250ms
Interfejs cyfrowy: dwukierunkowy RS232
Zasilanie: zewnętrzna ładowarka i pakiet akumulatorów
Długość użytkowania baterii (typowo): 10h z wejściem/wyjściem napięciowym (wył. podświetlanie) 4h z symulacją 20mA (podświetlanie wył.)
Czas ładowania baterii (typowo): 5h przy 90% i 6h przy 99% z wyłączonym przyrządem
Wskaźnik ładowania baterii: bargraf na wyświetlaczu LCD (pulsuje na ładowanie)
Izolacja transformatora sieciowego: 2500Vac
Zakres temperatury środowiska roboczego: od –10 °C do +55 °C
Zakres temperatury składowania: Od –30 °C do +60 °C
Wilgotność: max.95%RH bez kondensacji
Futerał: aluminium
Obudowa: IP65 Wymiary: 120x97x65mm


parametr zakres rozdzielczość dokładność (% odczytu)
mV -20 do 200mV 1µV ±(0,02%rdg+3µV)
V -0,2 do 2V 10µV ±(0,02%rdg+10µV
-2 do 20V 100µ ±(0,02%rdg+100µV)
mA -5 do 22mA 0,1µ ±(0,02%rdg+0,4µA)
Pt100 IEC -200 do 850°C 0,01°C ±(0,02%rdg+0,05°C)
OIML a=3926


Kalibratory MicroCal P200: 4 modele

Sposób zamawiania

3224 bazowy –A-B-C-D
MicroCal P200 Basic: wewnętrzny czujnik + przyłącze zewnętrznego czujnika

3224 plus –A-B-C-D
MicroCal P200 plus: wewnętrzny czujnik + przyłącze czujników zewnętrznych + symulacja i pomiar prądu/napięcia + pomiar Pt100

Standardowy pakiet zawiera przyrząd, ładowarkę, instrukcję obsługi, protokół kalibracji.


tabela A dokładność czujnika wewnętrznego
1 ±0,05%FS
2 ±0,025%FS


tabela B zakres czujnika zewnętrznego rozdzielczość
2 czujnik nadciśnienia 100 mbar 0,001 mbar
3 czujnik nadciśnienia 500 mbar 0,01 mbar
4 czujnik nadciśnienia 1 bar 0,01 mbar
5 czujnik nadciśnienia 2 bar 0,01 mbar
5A czujnik ciśnienia absolutnego 2 bar 0,01 mbar
6 czujnik nadciśnienia 7 bar 0,1 mbar
7 czujnik nadciśnienia 20 bar 0,1 mbar
7A czujnik ciśnienia absolutnego 20 bar 0,1 mbar
8 35 bar 1 mbar
9 70 bar 1 mbar
A 150 bar 1 mbar
B 350 bar 10 mbar
C 700 bar 10 mbar


tabela C ładowarka sieciowa
4 230V 50Hz z wtyczką europejską


tabela D protokół kalibracji
1 certyfikat Eurotron


Akcesoria

ZEWNĘTRZNE MODUŁY CIŚNIENIA - AISI 316ss - ±0,025% FS

NADCIŚNIENIE


BB480009 od -100 do 100 mbar rozdzielczość 0,001 mbar
BB480010 od -500 do 500 mbar rozdzielczość 0,01 mbar
BB480011 od -0,95 do 1 bar rozdzielczość 0,01 mbar
BB480012 od -0,95 do 2 bar rozdzielczość 0,01 mbar
BB480013 od -0,95 do 7 bar rozdzielczość 0,1 mbar
BB480014 od -0,95 do 20 bar rozdzielczość 0,1 mbar
BB480015 od -0,95 do 35 bar rozdzielczość 1 mbar
BB480016 od 0 do 70 bar rozdzielczość 1 mbar
BB480017 od 0 do 150 bar rozdzielczość 1 mbar
BB480018 od 0 do 350 bar rozdzielczość 10 mbar
BB480019 od 0 do 700 bar rozdzielczość 10 mbar


CIŚNIENIE ABSOLUTNE


BB480020 od 0 do 2 bar rozdzielczość 0,01 mbar
BB480021 od 0 do 20 bar rozdzielczość 0,1 mbar


Pneumatyczne i hydrauliczne pompki i akcesoria dostępne oddzielnie

Oprogramowanie
BB530203 kabel adaptera RS232
BB260198 oprogramowanie rejestrujące dane LogMan
BB260167 menedżer procedury kalibracyjnej CalpMan 2000

Inne
EE300040 zestaw przewodów pomiarowych sygnału elektrycznego

MicroCal P200 połączony z hydrauliczną ręczną pompką 700 bar.

Specyfikacja może zostać zmieniona bez uprzedzenia
