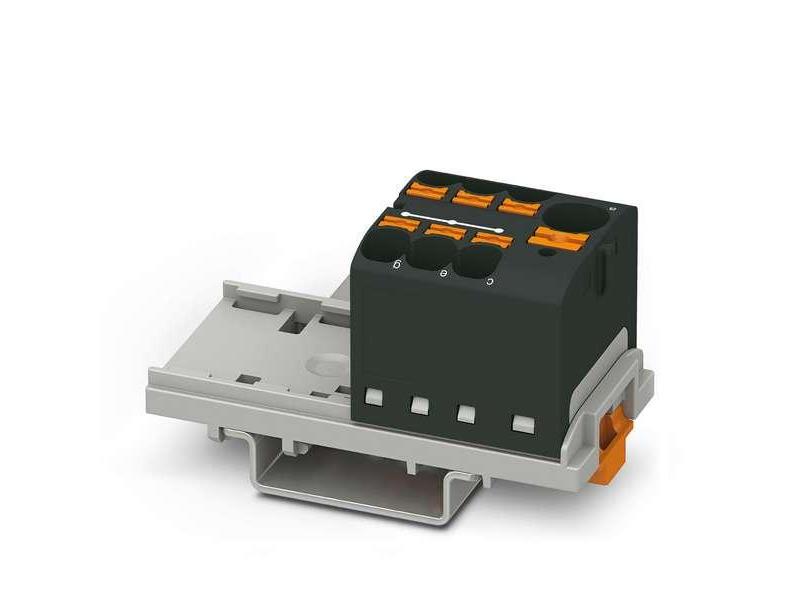

Blok rozdzielczy PTFIX 10/6X4-NS35 BK

Typ produktu: Złączka instalacyjna
Ilość przyłączy: 7
Liczba rzędów: 1
Potencjały: 1
Właściwości izolacji
Kategoria przepięciowa: III
Stopień zabrudzenia: 3
Znamionowe napięcie udarowe: 6 kV
Maksymalna utrata mocy w warunkach znamionowych: 1,02 W
Zasilanie: tak
Liczba przyłączy na poziom: 7
Przekrój znamionowy: 4 mm²
Przekrój znamionowy AWG: 10
Złącze zbiorcze

Długość odizolowania: 12 mm ... 14 mm
Przyłącze według normy: IEC 60947-7-1
Przekrój przewodu sztywnego: 0,5 mm² ... 10 mm²
Przekrój przewodu AWG: 20 ... 8 (przeliczone według IEC)
Przekrój przewodu, linka: 0,5 mm² ... 10 mm²
Przekrój przewodu linki [AWG]: 20 ... 8 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,5 mm² ... 10 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego: 0,75 mm² ... 2,5 mm²
Prąd znamionowy: 57 A
Maksymalny prąd obciążenia: 57 A (przy przekroju poprzecznym przewodu 10 mm²)
Prąd sumaryczny maks.: 63 A (Nie można przekraczać maks. prądu obciążenia pojedynczego punktu zaciskowego.)
Napięcie znamionowe: 800 V
Przekrój znamionowy: 10 mm²
Wyprowadzenie

Długość odizolowania: 10 mm ... 12 mm
Sonda wzorcowa: A4
Przyłącze według normy: IEC 60947-7-1
Przekrój przewodu sztywnego: 0,2 mm² ... 6 mm²
Przekrój przewodu AWG: 24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka: 0,2 mm² ... 4 mm²
Przekrój przewodu linki [AWG]: 24 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,2 mm² ... 4 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego: 0,5 mm² ... 1 mm²
Prąd znamionowy: 41 A
Maksymalny prąd obciążenia: 41 A (przy przyłączu przewodów 6 mm²)
Prąd sumaryczny maks.: 63 A
Napięcie znamionowe: 800 V
Przekrój znamionowy: 4 mm²
Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 1,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 2,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 1 mm² ... 10 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 0,5 mm² ... 6 mm²
Przekrój przewodu, drut [AWG]: 20 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,75 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,5 mm² ... 4 mm²

Szerokość: 28,6 mm
Wysokość NS 15: 30,4 mm
wysokość NS 35/7,5: 32,4 mm
Długość: 58,1 mm
