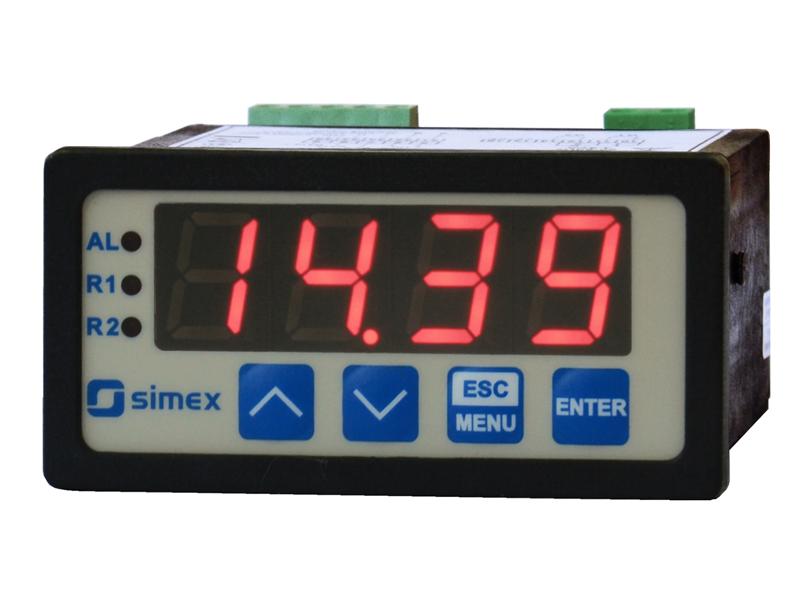

- REGULATOR Z WEJŚCIEM PRĄDOWYM SRP-73

Proste programowanie, łatwość montażu, małe wymiary, wysoka niezawodność to podstawowe atuty regulatorów SRP-73. Wykorzystując 1 lub 2 wyjścia przekaźnikowe można stosować je do regulacji procesów typu ON/OFF. Dodatkowym atutem regulatora jest możliwość zaprogramowania odpowiedniej charakterystyki: liniowej, pierwiastkowej, kwadratowej oraz zdefiniowanej przez użytkownika (max. 20 przedziałowa). Wyjście 21V±5VDC / 25mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych.

Główne zalety:
- programowany zakres pomiarowy,
- programowane histerezy przekaźników,
- programowany czas opóźnienia przekaźnika,
- programowane hasło kodowe,
- programowany stopień filtracji wskazań,
- wejście prądowe zabezpieczone przed przeciążeniem,
- dostępne wersje z zasilaniem AC i DC,

Dane techniczne regulatorów:
Zasilanie: 230V AC ± 10% lub 24V DC (nieseparowane),
Pobór mocy: dla zasilania 230V AC: max. 1,5 VA; dla 24V DC: max. 3,5 W,
Wyświetlacz: LED, czerwony, 4 x 13 mm (IP 40) lub 4 x 9 mm (IP 65),
Wejście: prądowe 0-20 mA lub 4-20 mA, wybierane programowo, zabezpieczone przed przeciążeniem, prąd wejściowy jest ograniczony do ok. 35 mA,
Zakres pomiarowy: -999 ÷ 9999 + kropka dziesiętna (-9999 ÷ 9999 + kropka dziesiętna dla urządzeń z IP 65),
Dokładność: ± 0,25% ± jedna cyfra,
Wyjścia: 1 lub 2; przekaźnikowe 1A/250V AC (cos fi=1),
Wyjście zasilania przetworników: 21V DC ±5V niestabilizowane, nieizolowane od wejść pomiarowych; dla zasilania 230V AC: max. 25 mA; dla 24V DC: max. 100 mA,
Interfejs komunikacyjny (opcja): RS-485, 1200 ÷ 19200 bit/s, 8N1, Modbus RTU (nieizolowany galwanicznie),
Stopień ochrony: w zależności od wielkości wyświetlacza IP 65 (od frontu po zastosowaniu dodatkowej ramki) lub IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe).

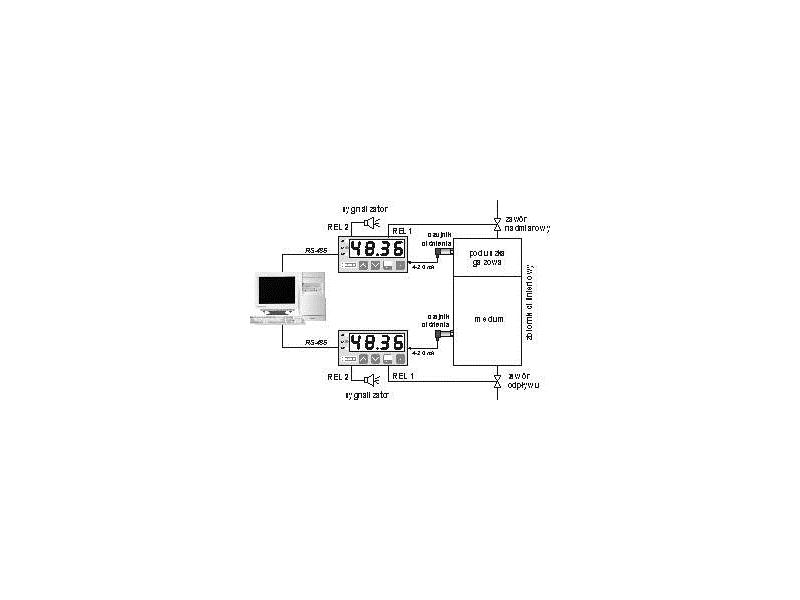

Przykładowa aplikacja: Pomiar i sterowanie w zbiorniku zamkniętym wg założonych parametrów, z sygnalizacją dźwiękową stanów alarmowych, transfer danych do systemu nadrzędnego po łączu RS 485.
